O patch panel é um dos elementos mais importantes do cabeamento estruturado e é responsável por fornecer uma conexão confiável e organizada entre a infraestrutura de cabeamento e os equipamentos de rede. Ele é instalado em um rack de equipamentos e permite a conexão dos cabos de rede que chegam da infraestrutura de cabeamento com os equipamentos de rede.
Existem dois tipos principais de patch panel: o patch panel de conexão e o patch panel de distribuição. O patch panel de conexão é utilizado para conectar diretamente os cabos de rede aos equipamentos de rede, enquanto o patch panel de distribuição é utilizado para distribuir os sinais de rede para vários pontos de conexão.
Os patch panels são geralmente equipados com conectores RJ45, que são utilizados para conectar os cabos de rede ao patch panel. Esses conectores podem ser de dois tipos: fêmea e macho. Os conectores fêmea são utilizados para conectar os cabos de rede aos equipamentos de rede, enquanto os conectores macho são utilizados para conectar os cabos de patch ao patch panel.
Os patch panels são projetados para acomodar uma grande quantidade de cabos de rede, o que significa que eles podem ter várias portas, que variam de 12 a 48 portas ou mais, dependendo da necessidade de conexões de rede. Eles também podem ser categorizados de acordo com o tipo de cabo de rede que são capazes de suportar, como por exemplo Cat5e, Cat6 ou Cat6a.
Além disso, os patch panels podem ter recursos adicionais, como a capacidade de gerenciar cabos, que ajuda a manter a organização do cabeamento e facilita a identificação de cabos e portas. Alguns patch panels também possuem indicadores de LED que permitem verificar rapidamente o status da conexão e detectar possíveis falhas na rede.
Em resumo, o patch panel é um elemento essencial do cabeamento estruturado que fornece uma conexão organizada e confiável entre a infraestrutura de cabeamento e os equipamentos de rede. Ele é projetado para acomodar uma grande quantidade de cabos de rede e pode ter vários recursos adicionais para ajudar na gestão e identificação dos cabos e portas.
Fibra óptica

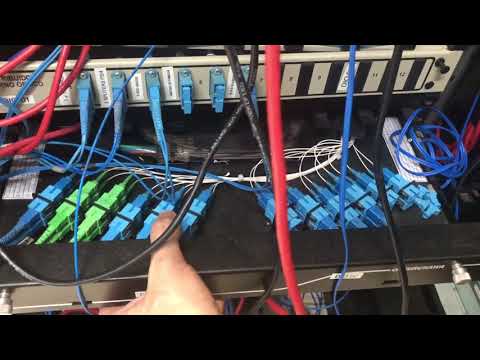

Os patch panels de fibra óptica, assim como os de cobre, são usados para interconectar e gerenciar cabos de fibra óptica em uma rede. Eles são projetados para acomodar conectores de fibra óptica, permitindo que as fibras ópticas sejam facilmente conectadas e desconectadas.
Existem dois tipos principais de patch panels de fibra óptica: o patch panel de adaptador e o patch panel de pigtail.
Patch panel de adaptador: o patch panel de adaptador é projetado para acomodar adaptadores de fibra óptica, que permitem que as fibras ópticas sejam conectadas por meio de plugues. Cada porta do patch panel é equipada com um adaptador que pode acomodar um plugue.
Patch panel de pigtail: o patch panel de pigtail é projetado para acomodar cabos de pigtail de fibra óptica, que são cabos com um conector em uma extremidade e fibras nuas na outra. O cabo de pigtail é conectado ao patch panel e as fibras nuas são conectadas a uma bandeja de emenda para formar a conexão com outros cabos de fibra óptica.
Os patch panels de fibra óptica são geralmente montados em racks e são alimentados por cabos de fibra óptica que são roteados por trás do rack para fornecer conectividade entre os dispositivos de rede. Eles são frequentemente usados em data centers e outros ambientes de rede onde a velocidade e a largura de banda são cruciais.
